电动牙刷作为现代口腔护理的重要工具，其核心控制系统对产品性能、用户体验和成本控制至关重要。而传统的声波式电动牙刷虽然刷头也会振动，但需要用户手动调整角度才能更好地清洁牙缝和牙龈沟，扫振一体设计则通过大幅摆动实现了高效的刷牙方式，这种设计能够更高效地清洁牙齿和牙龈沟，为用户带来全新的洁牙体验‌。本文将介绍武汉开云和芯源半导体CW32L010单片机在扫振一体电动牙刷上的应用方案。

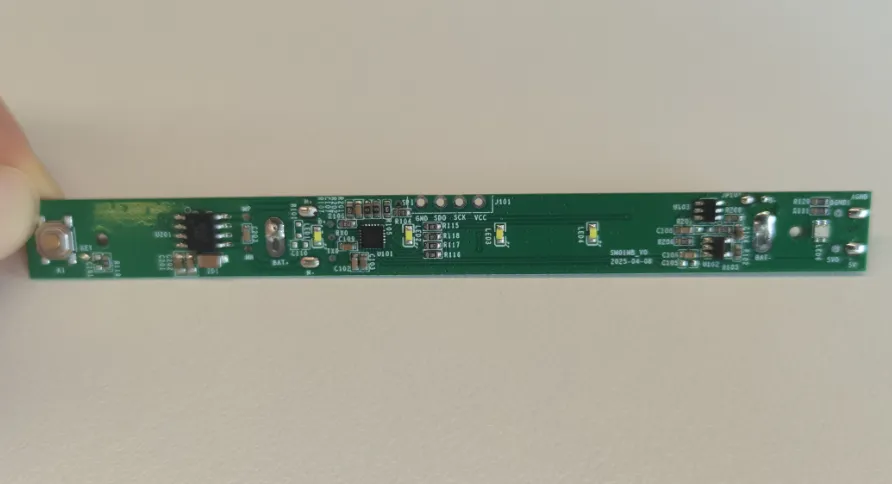

图1：电动牙刷方案板

马达空间（深圳） 科技有限公司开发的这款扫振一体电动牙刷方案，凭借CW32L010高集成度、低功耗特性和丰富外设资源，可实现高效电机控制、多档刷牙振动切换、TFT 屏幕显示等功能。

图2：应用框图

马达空间扫振一体电动牙刷方案特点：

1、水平扫动与高频声波振动的结合，可覆盖更广的牙齿表面，有效清除牙菌斑和缝隙残渣，清洁效率比单一模式更高；

2、通过PWM精准控制电机转速和振动频率，支持轻柔、标准、强力等不同档位模式，适配敏感牙齿或深度清洁需求；

3、主控芯片DeepSleep模式待机电流仅0.3μA，动态功耗优化，可显著延长锂电池续航；支持低电压启动；

4、可驱动一个1.28寸，240X240分辨率的TFT屏，支持多种画面交互体验；

5、智能优势算法支持超静音设计；

这款电动牙刷使用的主控芯片是武汉开云和芯源半导体的CW32L010单片机，采用ARM Cortex-M0+内核，最高主频可达48MHz，提供64KB Flash和4KB RAM存储空间，工作电压范围1.62V至5.5V，支持-40℃至85℃的工业级温度范围。特别值得一提的是其超低功耗特性，深度休眠模式下电流仅0.3μA，85℃高温下漏电流也仅为1.2μA，这对于电池供电的电动牙刷至关重要。

另外，芯片内置12位ADC（最高2MSPS采样率）、16位高级控制定时器（支持6路PWM输出）以及多种通信接口，为电动牙刷设计提供了充分的硬件支持。

图3：CW32L010不同封装产品功能列表

CW32L010凭借其优异的性能、丰富的外设资源和超低功耗特性，为电动牙刷提供了高性价比的解决方案，对于想采用CW32L010进行电动牙刷开发的客户，武汉芯源半导体可提供全面的技术支持，助力客户快速实现产品量产。
